Диоды

Диоды набирают популярность при использовании в световых коробах и вывесках, и данная функция позволяет проектировать такие вывески. Вы высоко оцените возможности программы по размещению диодов, а так же расчету потребляемой мощности и количества необходимых диодов для данной вывески.

Общие сведения

Функция создана для проектирования вывесок с использованием диодов, как одиночных, так и модульных.
В новой версии добавлена такая опция, как предосмотр. Она позволяет вам увидеть результат до создания диодов в документе, что очень сильно экономит время, так как создание сотен диодов может вылиться в минуты ожидания.

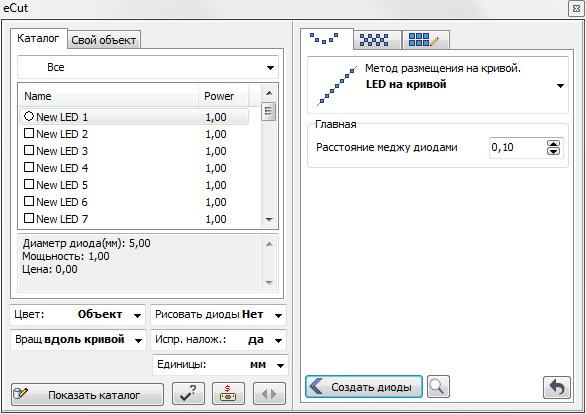

Фильтр и параметры расстановки.

Главное окно состиот из двух частей, фильтра и панели выбора обработки.
Фильтр позволяет вам быстро найти нужный диод в каталоге, используя для поиска его цвет.

Цвет - можно создавать диоды как цветом из фильтра, так и цветом заднего фона.

Вращать - можно заставить функцию повернуть диоды на кривых согласно выбранному параметру.

Рисовать диоды - актуально для модулей, если активировать, то функция будет в каждом модуле рисовать отдельные диоды.

Испр. наложения - если активно, то внутри каждого размещения функция поправит наложения.

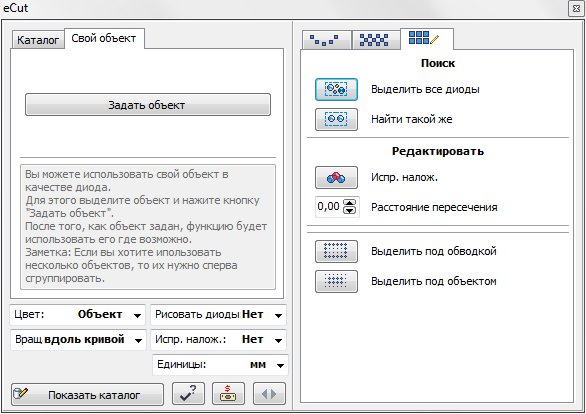

Вкладка "свой объект" позволяет задать объект из документа, который будет использоваться вместо диода из фильтра.
Работает очень просто - выделяете объект (или группу). Жмете "задать объект" и везде, где эта опция поддерживается, функция будет создавать не диод, а дублировать заданный объект.

Поиск. Выделить все диоды - выделяет все диоды в документе.

Поиск. Найти такой же - ищет диод из фильтра.

Редактировать. Исправить наложения - можно вручную запустить поиск наложений с заданной точностью.

Выделить под обводкой - ищет все диоды, которые касаются линии.

Выделить под объектом - ищет все диоды, которые лежат внутри выделенного объекта.

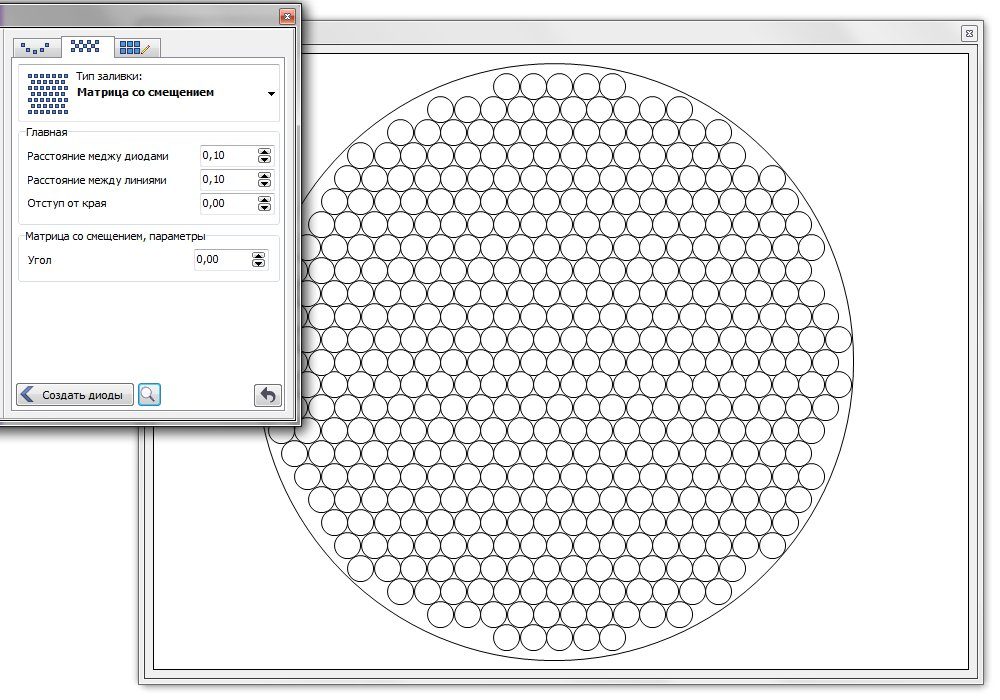

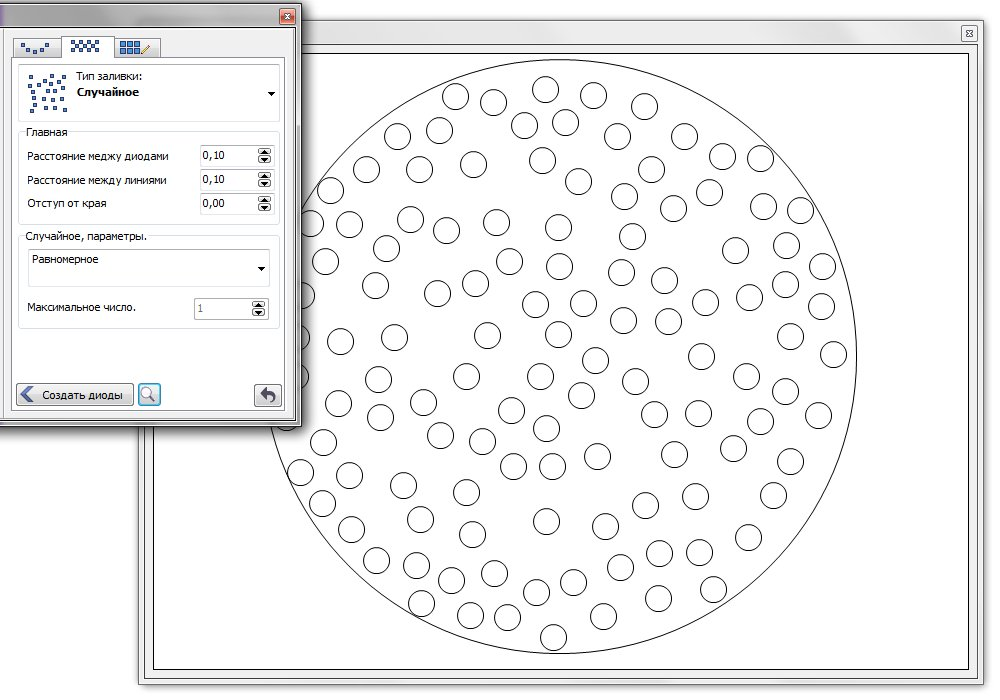

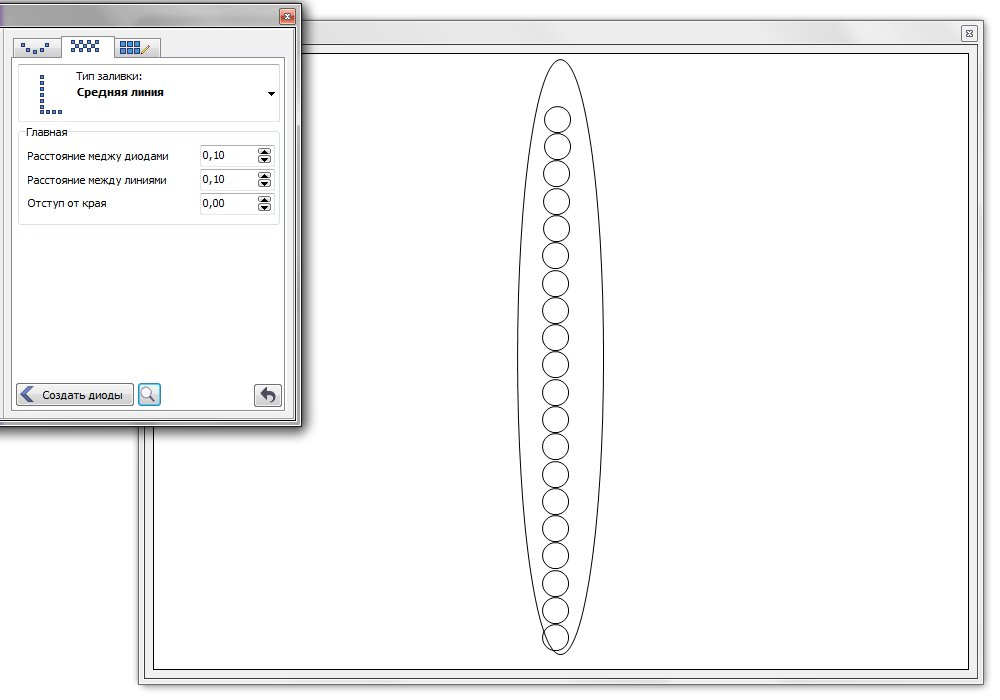

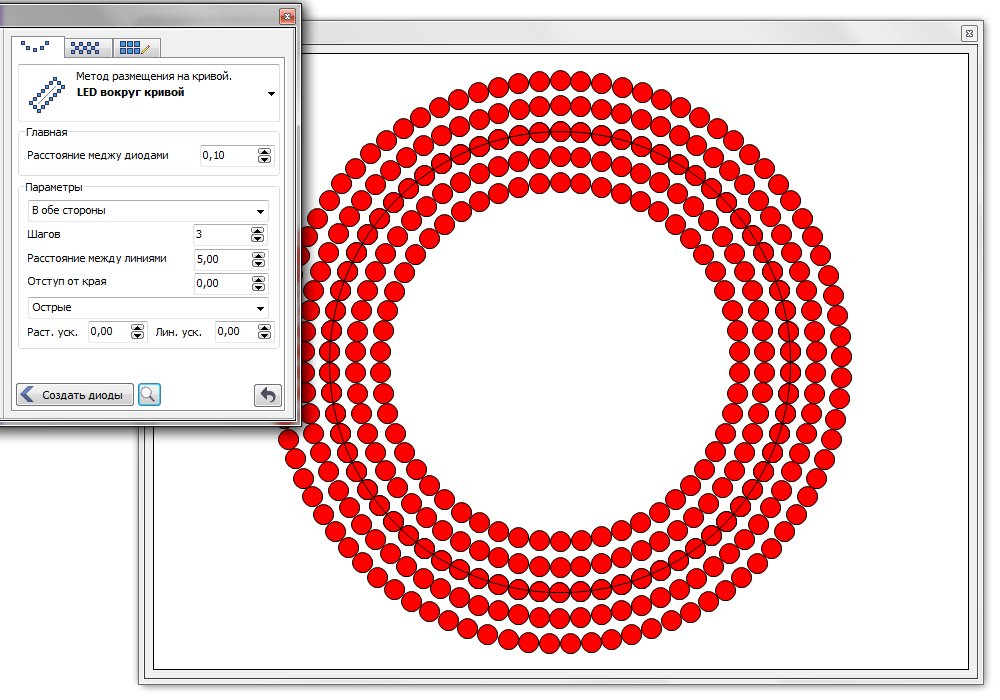

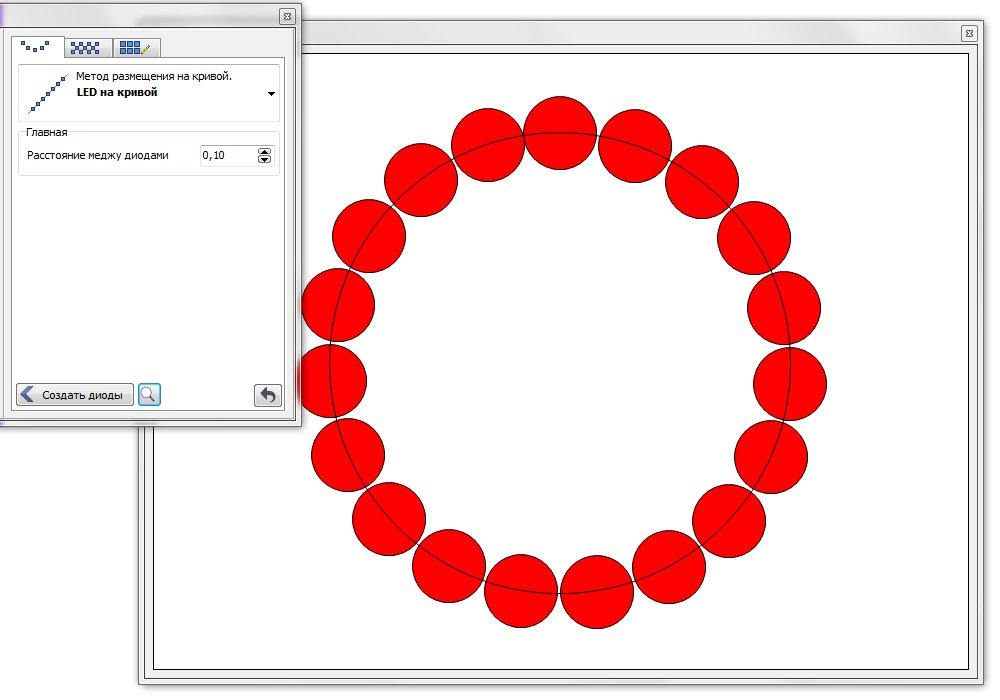

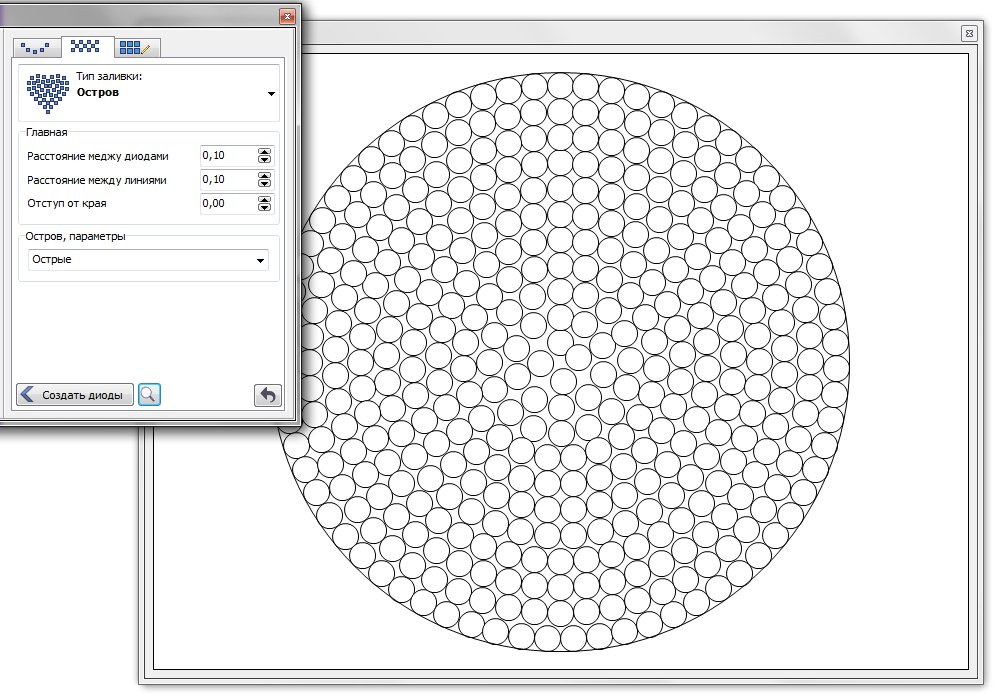

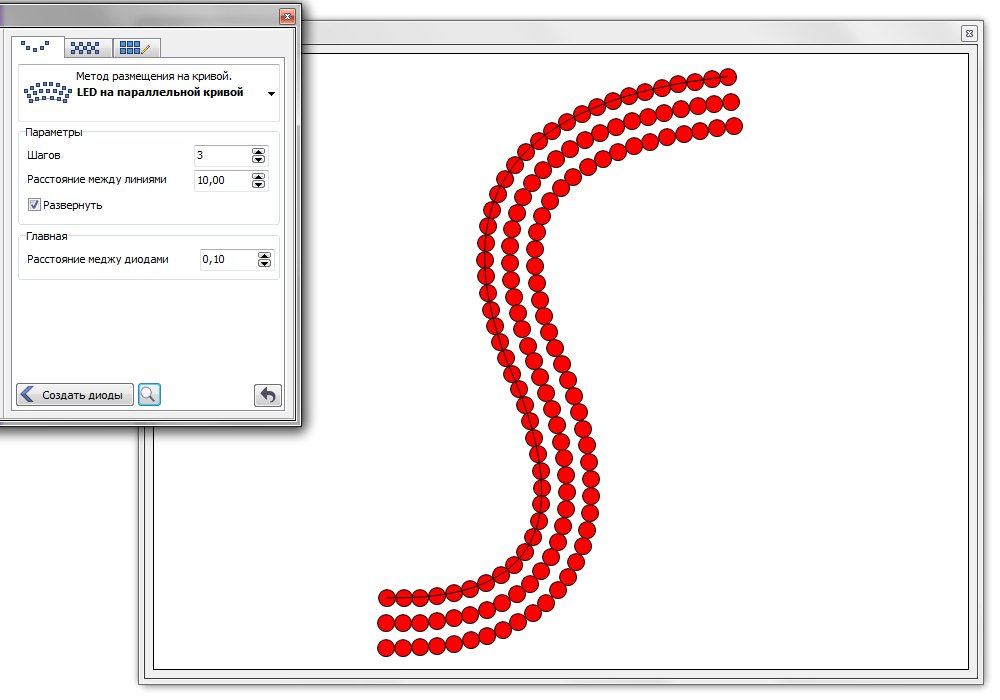

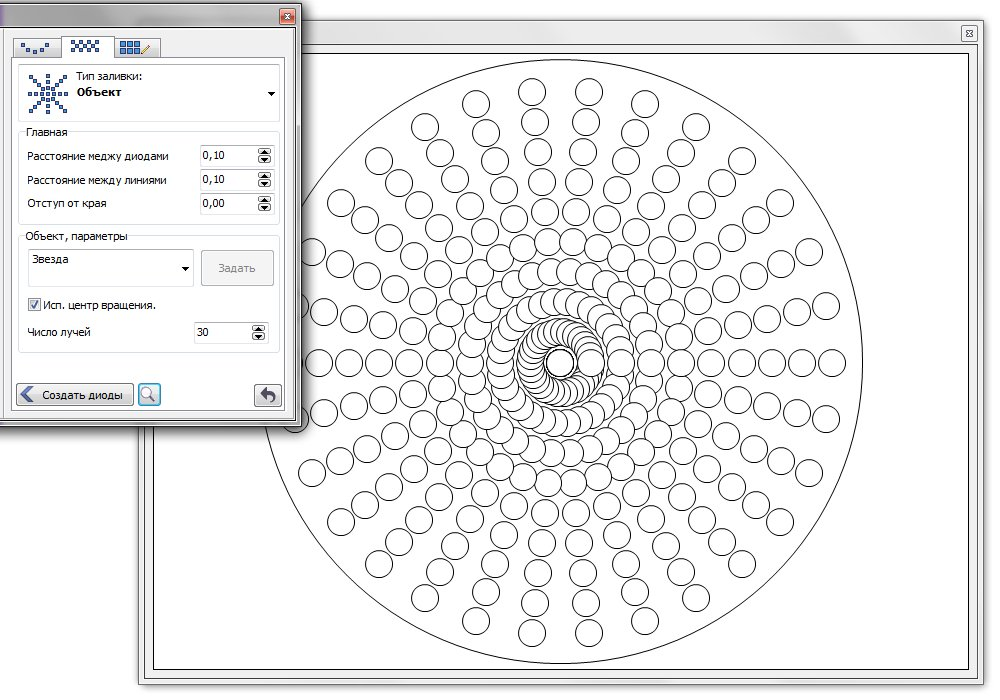

Виды размещения диодов.



















Каталог диодов.

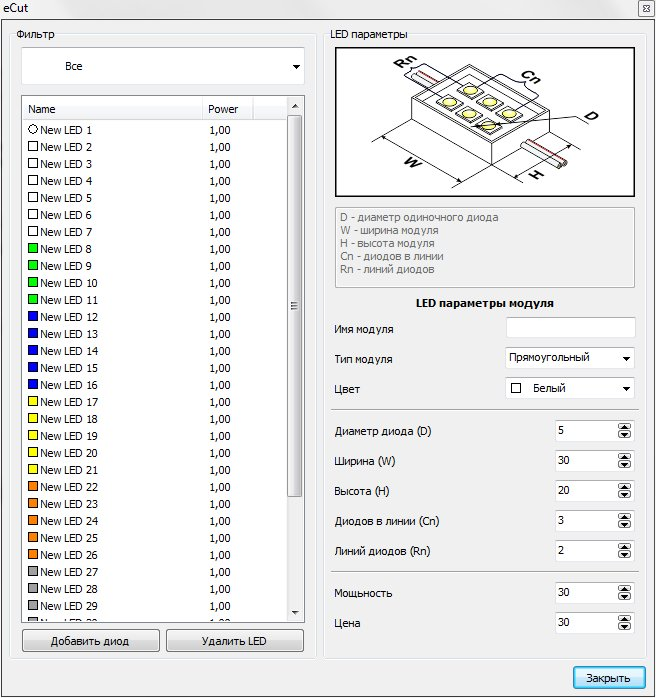

В программе вы можете самостоятельно добавлять и удалять диоды из каталога. Это достаточно просто. Достаточно нажать кнопку добавления диода и диод будет создан. Выделите его и сможете изменить все его параметры.

Расчет стоимости/мощности выделенных диодов.

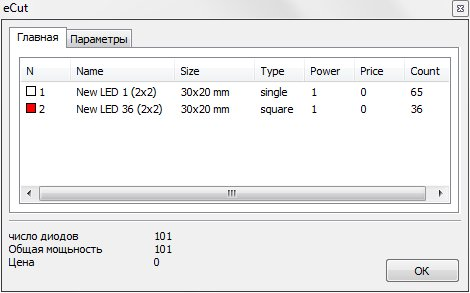

Так же легко быстро определить число использованных диодов, их стоимость и потребляемую мощьность.
