Настройка eCom 2.0

Приветствую, коллеги!
Сейчас я расскажу как настроить eCom для резки на вашем плоттере.
Последняя версия программы поддерживает два вида коммуникации с плоттером - через ком порт и через драйвер системы Windows. Оба варианта могут пригодиться, особенно если вы соберетесь осуществлять контурную резку.
Ну что же, поехали. Для начала необходимо запустить eCom, находится она вот тут:
C:/eCut/eCom.exe

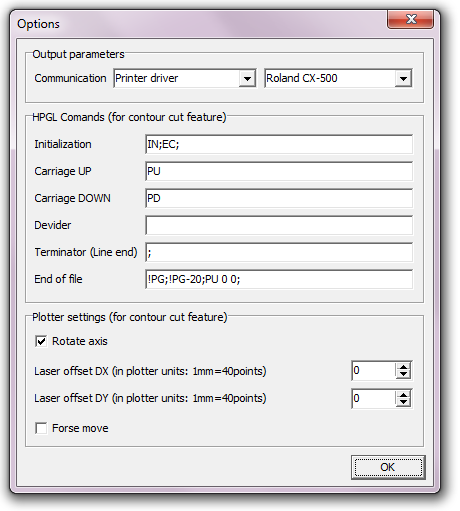

Далее жмем кнопку "Show options" в верхнем ряду и откроется окно настроек:

Вот тут находятся все настройки программы. Поехали по порядку:

Comunication - Этот параметр определяет как программу будет отсылать данные на плоттер. Возможны два варианта:
Printer driver - в этом случае программа будет слать данные средствами Windows, и в дополнительном параметре нужно выбрать драйвер принтера, на который посылать задания.

COM port - выбрав данный вариант, программа будет посылать задания непосредственно в порт. Настройки порта нужно указать, нажав кнопку "COM port parameters"

HPGL commands - Эти параметры трогать не нужно - они для связи eCut и eCom в режиме контурной резки.

Plotter settings - Параметры плоттера для контурной резки:
Rotate axis - Если нажата - то каретка у вас справа, если нет - то слева.
Laser offset DX - расстояние от кончика ножа до проецируемой точки лазера по X
Laser offset DY - расстояние от кончика ножа до проецируемой точки лазера по Y
Forse move - если плоттер не стабильно обходит точки - то пробуем активировать

Ну вот, собственно, и все. Если есть вопросы/пожелания - пишите, обсудим.
