Как импортировать настройки.

Импорт настроек из ArtCut

Данная статья будет полезна только в том случае, если вы используете программу ArtCut для вывода на плоттер!

И адресован данный пост тем людям, у которых плоттер из-под АртКата работает, а из-под eCut почему-то молчит.

Поехали....

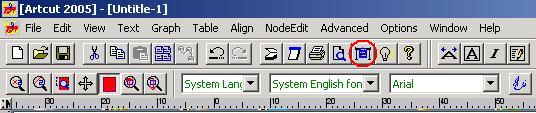

1. Во первых, открываем программу АртКат, создаем тестовый объект (его резать мы не будем) и жмем изображение плоттера на панели программы

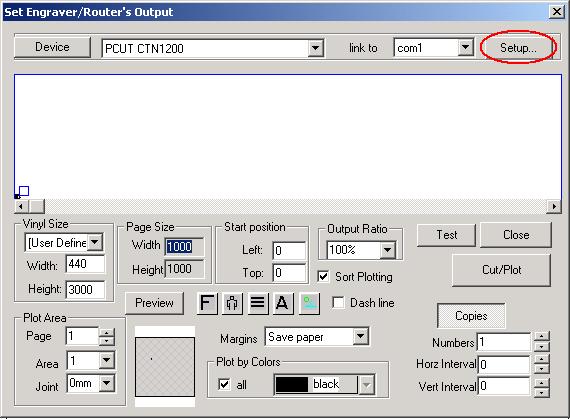

2. Далее в появившемся окне отправки объектов на резку заходим в настройки плоттера

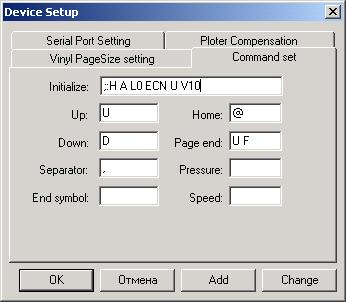

3. В настройках плоттера есть вкладка "Command Set" - это и есть комманды, которыми оперирует плоттер. - эти настройки необходим выписать, либо просто не закрывать программу

4. Теперь открываем корел и так же создаем тестовый объект. Далее запускаем модуль резки программы eCut (изображение принтера на панели eCut), выбираем наш плоттер в списке и заходим в настройки

5. И вот тут вписываем настройки из программы АртКат. Ниже написана таблица соответствия...

инициализация -> Initialize
поднять нож -> Up
опустить нож -> Down
конец файла -> Page End
разделитель -> Separator
терминатор -> End Symbol

После того, как вы это проделаете, eCut с очень высокой вероятностью, будет адекватно работать с вашим плоттером.
