G коды

Небольшая функция генерирования Г-кодов для станков с ЧПУ. Функция достаточно примитивная - просто генерирует Г-код согласно пути, но этого достаточно для большинства работ в 2Д резке.

Общие сведения

Это небольшая, но достаточно полезная функция генерирования Г кодов. Она позволяет генерировать файлы для станков с ЧПУ.
Генератор может построить оффсетную кривую для учета диаметра фрезы, но использует для этого алгоритмы CorelDRAW - поэтому рекомендую эти контура предварительно построить в кореле и в функцию слать уже оффсетные кривые.
Поддерживается до 4х голов для станка. Есть встроенный корректор направления кривых и оптимизатор путей.

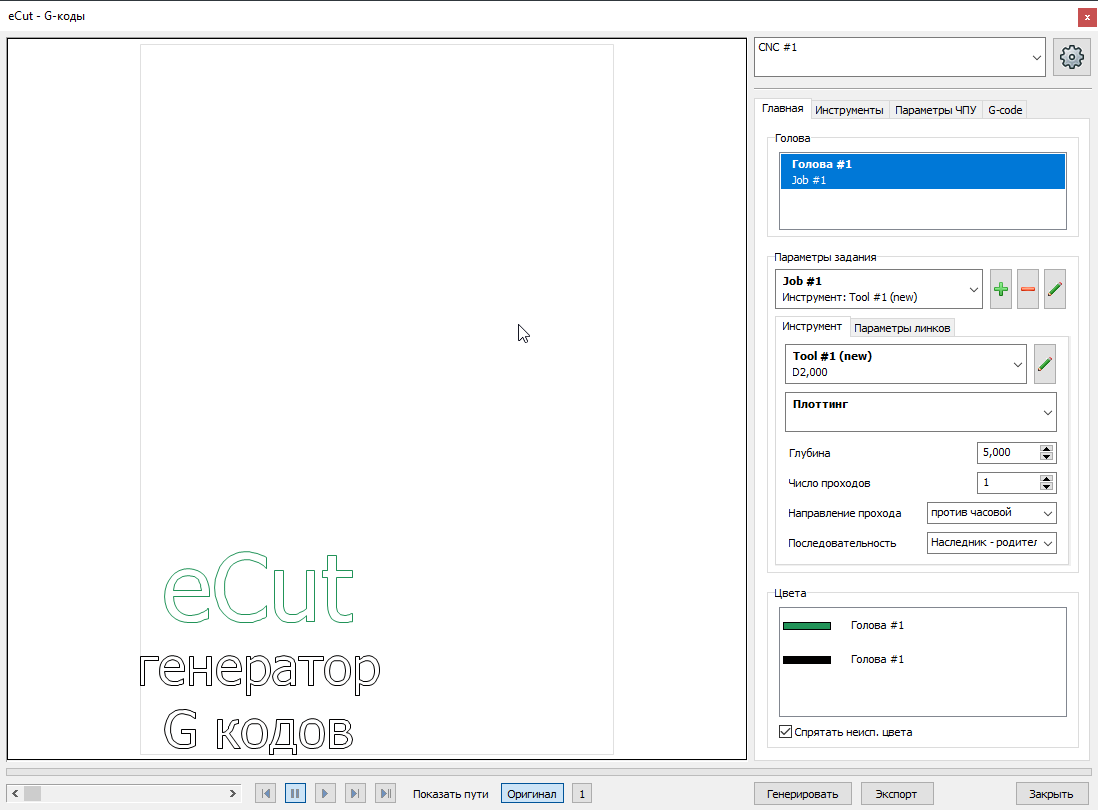

Параметры задания

Каждой голове можно задать отдельное задание. Для этого необходимо выбрать эту голову и выбрать задание.
Задания можно добавлять, редактировать и удалять.
Инструмент - каждому отдельному заданию можно назначить инструмент.

Тип резки - существует два вида резки. Плоттинг и 2Д каттинг. В первом случае путь будет генерироваться вдоль пути, во втором случае будет построена оффсетная кривая с отступом в половину диаметра инструмента.

Глубина - общая глубина заглубления фрезы в материал.

Число проходов - число проходов. Общая глубина достигается на последнем проходе.

Направление прохода - можно заставить плагин менять направление обхода в зависимости от внешней/внутренней кривой.

Последовательность - так же можно задать порядок резки объектов от внутренних к внешним.

Параметры линков - плагин умеет делать мостики на последнем проходе, чтобы не разлетались детали при резке.

Цвета - каждому цвету объектов можно задать отдельно голову, в случае если у вас их больше одной.

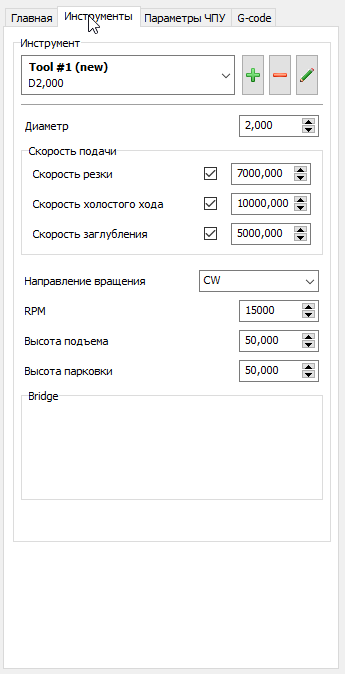

Параметры инструмента

Инструменты, как и задания, можно редактировать, добавлять и удалять.

Диаметр - диаметр фрезы, учитывается при построении мостиков и в режиме 2Д каттинга.

Скорость резки - скорость хода фрезы при резке материала.

Скорость холостого хода - скорость перемещения фрезы над материалом.

Скорость заглубления - вертикальная скорость заглубления шпинделя в материал.

Направление вращения - направление вращения шпинделя.

Высота подъема - высота, на которую поднимается фреза при холостых проходах.

Высота парковки - высота, на которую поднимается фреза в конце задания.

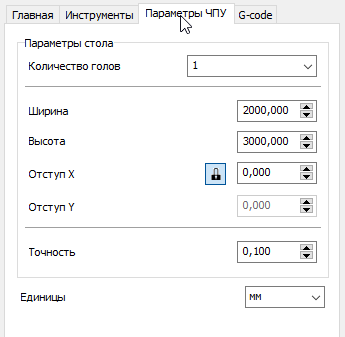

Параметры станка

Количество голов - можно задать до 4х голов для станка.

Ширина, высота - размер поля станка.

Отступ X,Y - отступ от нулевой координаты для всех объектов.

Точность - качество выводимых кривых.

Единицы - единицы измерения.

Симуляция

Симуляция хода фрезы показывает последовательность обработки всех объектов. Можно выбрать отдельную голову и скорость вывода.
