Объект шип-паз

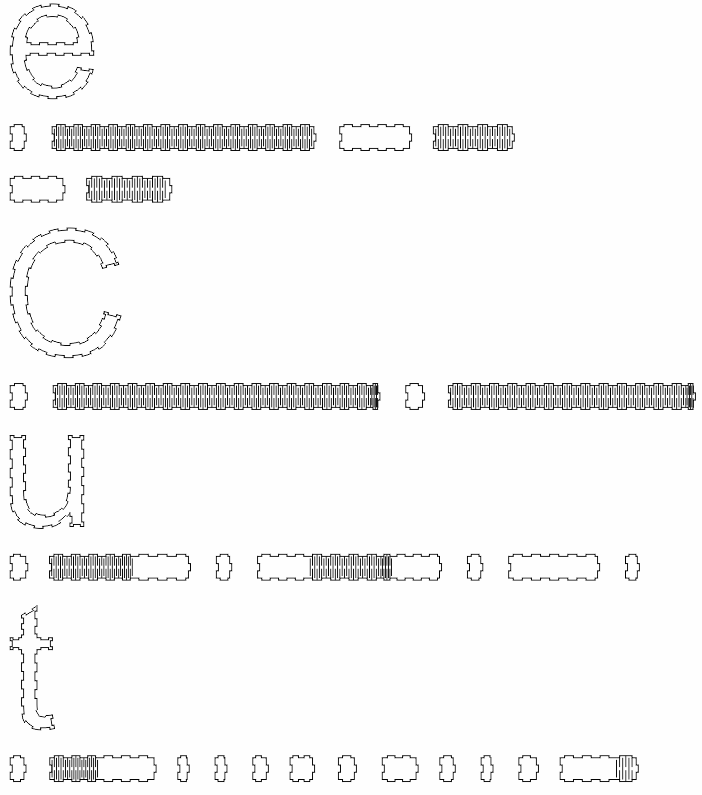

Функция создания лизевой части объекта и бокового разворота для лазерной резки преимущественно фанеры.

Общие сведения

Новая функция, доступная только в eCut6!

Для чего это?

Данная функция достаточно простая в освоении и позволяет изготавливать объемные объекты из фанеры, пвх и подобных материалов с использованием соединения шип-паз.

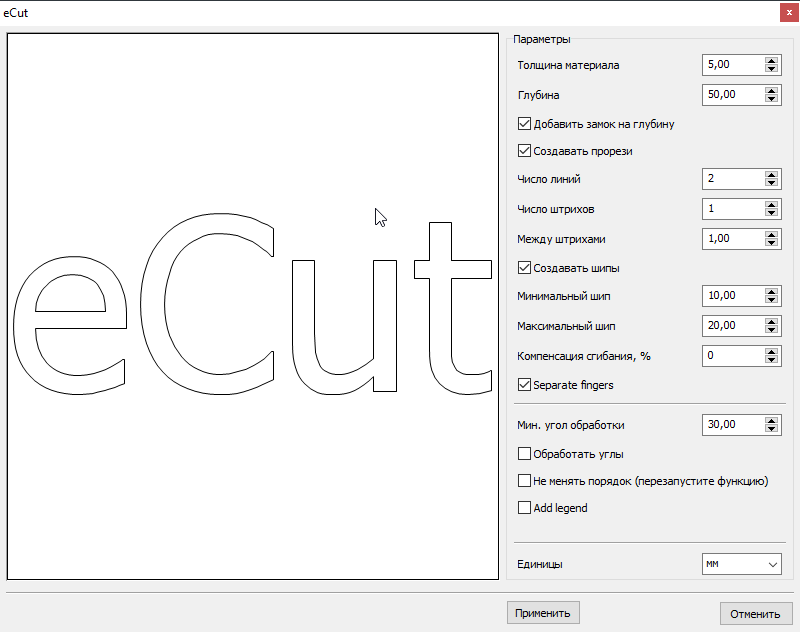

Параметры

Толщина материала - толщина используемого материала
Глубина - глубина будущего изделия с учетом толщины лица и задника
Добавить замок на глубину - добавить на боковинах дополнительный шип-паз
Создавать прорези - создавать прорези для лазера чтобы можно было фанеру гнуть
Максимальный и минимальный шип - приблизительные размеры шипов которые нужно получить
Компенсация сгибания - так как ПВХ гнется не так как фанера или оргстекло, этим параметром можно добиться лучшего результата путем подбора
Минимальный угол обработки - перепады которые плагин будет разделать на отдельные боковины
Не менять порядок - плагин может самостоятельно разбить объекты на внешние и внутренние пути для удобства

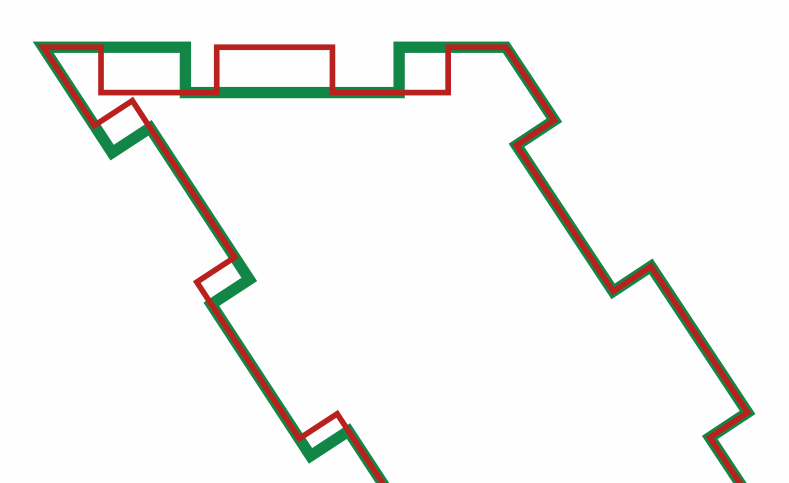

Обработать углы - позволяет отодвинуть шипы от плохих углов (красный цвет без обработки, зеленый с обработкой)

Что для этого нужно.

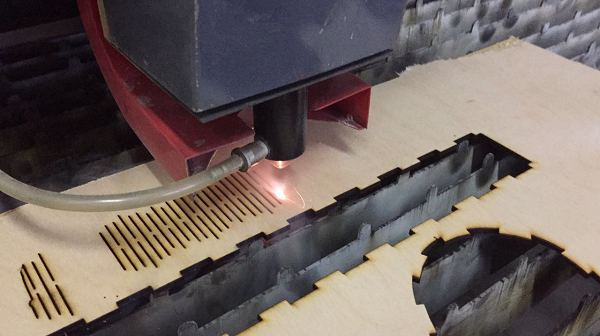

Изначально функция "заточена" под фанеру и лазерную резку. Но в принципе можно использовать и другой материал с обработкой на фрезерном станке (но может понадобится пост-обработка).

Результат

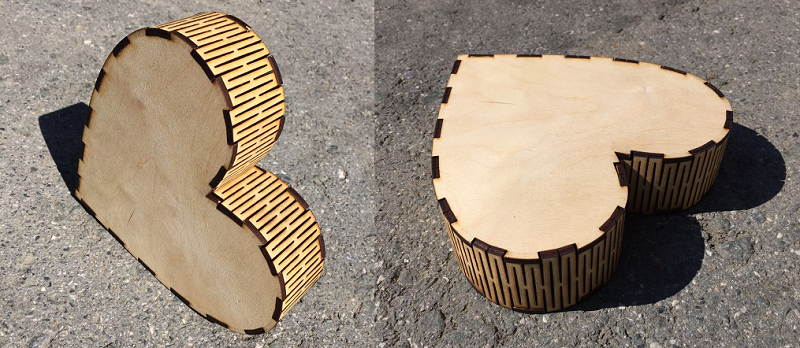

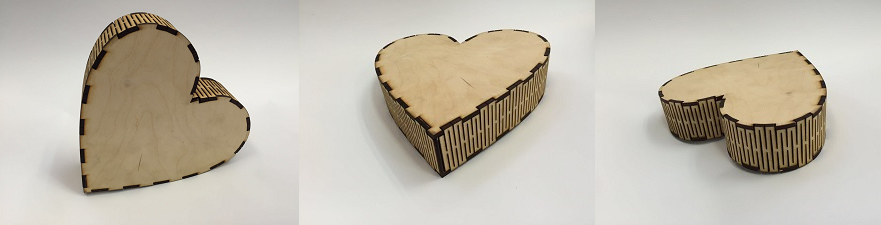

И в результате вы можете получить вот такой интересный результат, который широко используется в сувенирной отрасли.

Так же используя данную функцию вы можете создать вот такую книжку из фанеры

Смотрите как это сделать на YouTube

Если у вас будут вопросы/предолжения по поводу использования данной функции, можете смело написать мне и мы обсудим все.
