Резка струной

Функция позовляет готовить файлы для резки пенопласта струной путем соединения всех путей в один единственный путь обхода.

Общие сведения

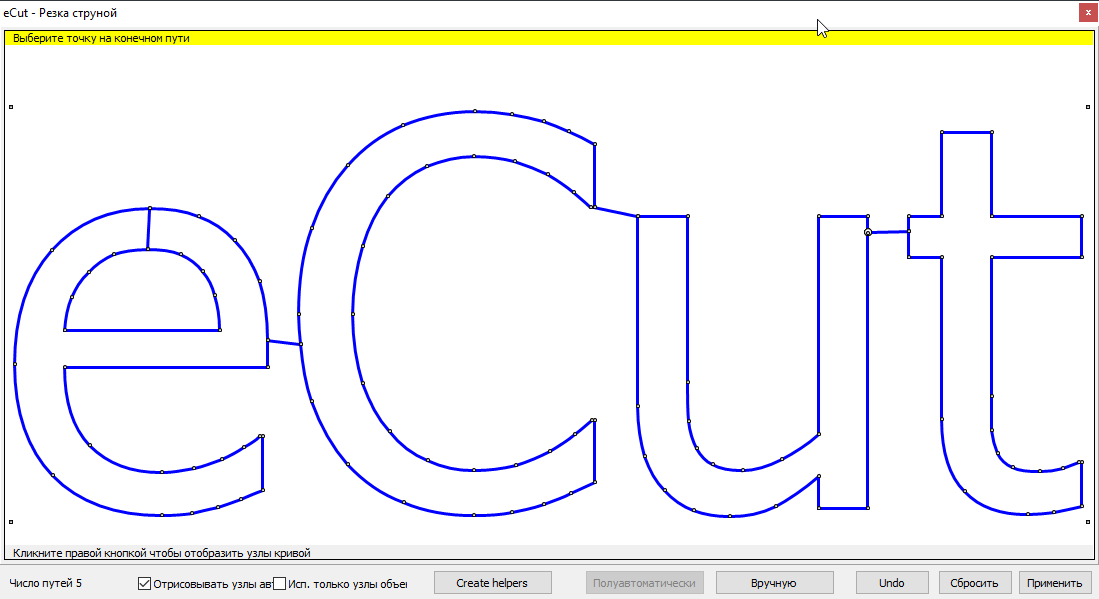

Функция предназначена для построения единого пути обхода для резки пенопласта и подобных материалов на специализированных станках с раскаленной нитью.

Предусмотрено два режима замыкания контуров - ручной и полуавтоматический.

В ручном режиме вам необходимо попарно выделять узлы соседних путей, которые необходимо соединить.

В полуавтоматическом режиме все быстрее, достаточно сперва выделить путь, от которого будет сториться финальный путь, и постепенно наращивать его новыми путями. Причем второй и последующий путь нужно выбирать вблизи желаемой точки входа. Таким образом, программа сама будет подбирать ближайший узел до выбранной точки.
В полуавтоматическом режиме важно помнить, что программа ищет БЛИЖАЙШИЙ узел, и не всегда этот узел оптимален, поэтому переключайтесь в ручной режим в сложных ситуациях.

Переключение режимов происходит в нижней части формы соответствующими кнопками.

При импорте объектов, всегда добавляется точка отсчета в левом нижнем углу - от нее удобнее всего начинать построение контура.

Так же, для того чтобы увидеть узлы кривых, необходимо просто кликнуть мышью в любое (даже пустое) место на предосмотре, и екут отрисует узлы кривой для более удобного выбора нужного.

Так же очень полезной функцией-компаньоном может быть функция обработки узлов из набора CAD-функци: Обработка узлов.

Как это работает
