Переменные

Функция копирования объектов с заменой текста и объектов на заданную последовательность.

Общие сведения

Новая функция, с выходом которой обновился весь eCut!

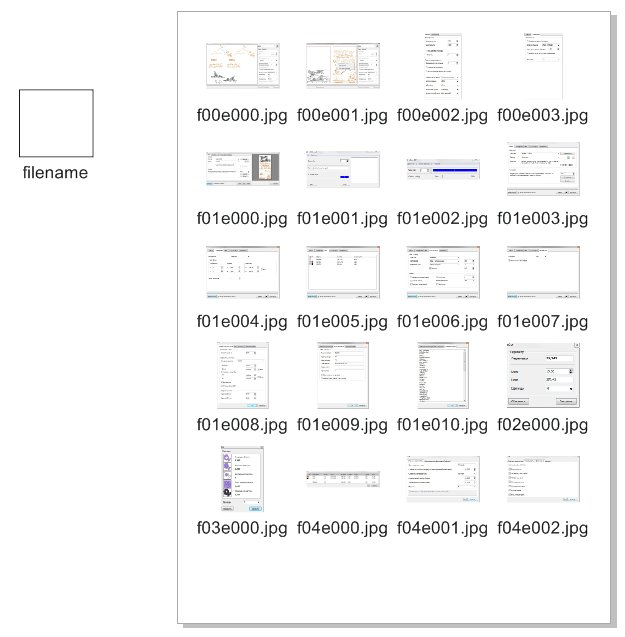

Как понятно из примера - главной задачей функции является размножение шаблона с заменой отдельных элементов на объект из базы данных.
Функция очень адаптивна из-за большого числа параметров, которые позволят создать именно такую коллекцию объектов, какую вам нужно.

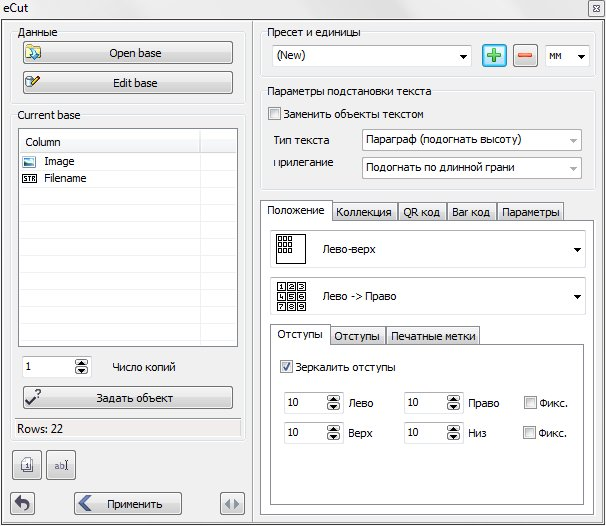

Все основные парметры находятся в главном окне. Ниже я опишу что и за что отвечает.

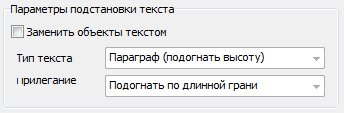

Параметры подстановки текста

Данная функция умеет заменять на текст не только текстовый объект, но и любой другой, и чтобы позволить ей это делать, нужно активировать данную возможность

Заменить объект текстом - активирует функцию подмены шаблона текстом.

Тип текста - вы можете выбрать каким видом объекта будут подменены шаблоны, это или Artistic, либо Paragraph

Прилегание - этот параметр актуален для типа объекта Artistic, он позволяет выбрать каким образом распологать и центровать текст.

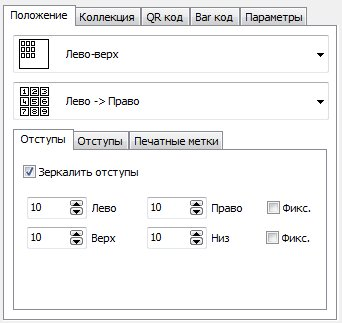

Положение

В этой вкладке можно указать каким образом будут расположены друг относительно друга сгенерированные копии шаблона на листе.
Так же можно создавать печантые метки для последующей постобработки отпечатанных листов.

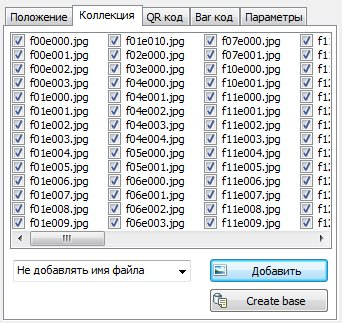

Коллекция

В данной вкладке можно автоматически сгенерировать базу данных на основе добавленных изображений.
Сгенерированная база будет содержать рисунок, и если позволить, то и имя файла (короткое или полное).

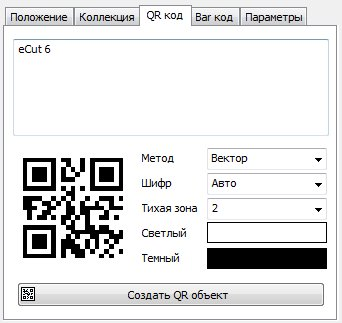

QR код

Программа может генерировать QR коды, в данной вкладке можно задать их параметры, а так же создать отдельный одиночный объект.

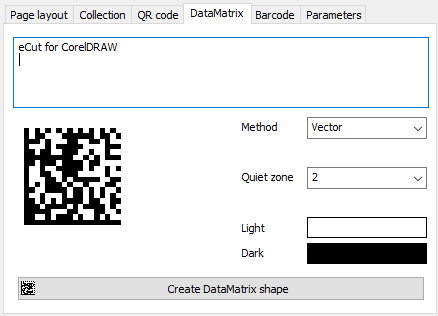

DataMatrix код

Программа может генерировать DataMatrix, в данной вкладке можно задать их параметры, а так же создать отдельный одиночный объект.

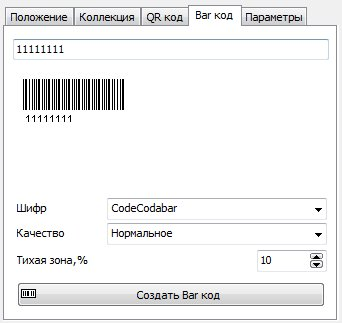

Barcode

Программа может генерировать Barcode, в данной вкладке можно задать их параметры, а так же создать отдельный одиночный объект.

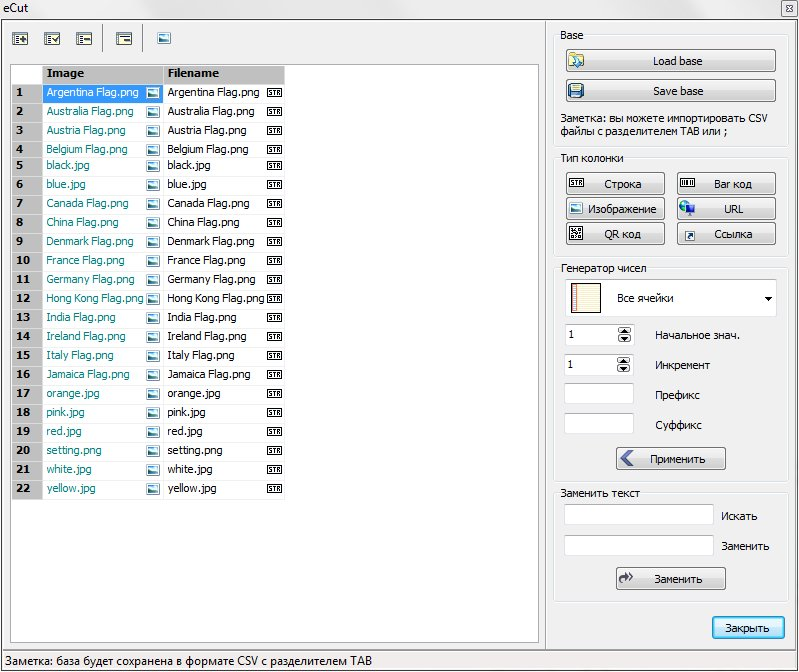

Редактор базы данных

Верхняя панель кнопок

Добавить колонку - добавить новую колонку в базу
Редактировать колонку - изменить имя выделенной колонки
Удалить колонку - удалить колонку
Удалить строку - удалить строку
Открыть файл - открывает окно открытия файла и присваивает ячейке имя файла.

База данных

Открыть базу данных - программа поддерживает базы данных сохраненные в формате TXT (Юникод поддерживается) или CSV с разделителями
Сохранить базу данных - сохранение происходит в формате TXT

Тип колонки

Вы можете задать тип выбранной колонки. По умолчанию программа создает текстовые колонки, это значит, что в случае расстановки программа подставит текст.
Но вы можете изменить его на один из доступных, и в соответствии с выбором, прогарамма будет заменять объекты на рисунки, Bar/QR коды и тд...

Генератор чисел

Чтобы не обращаться к Excel в простейших задачах, можно использовать встроенный генератор чисел. Он так же имеет префикс и суффикс для буквенно-числовых значений.

Заменить текст

Опять же, чтобы не использовать сторонние программы для элементарных операций, предусмотрена функция поиска и замены текстовых значений во всей базе данных

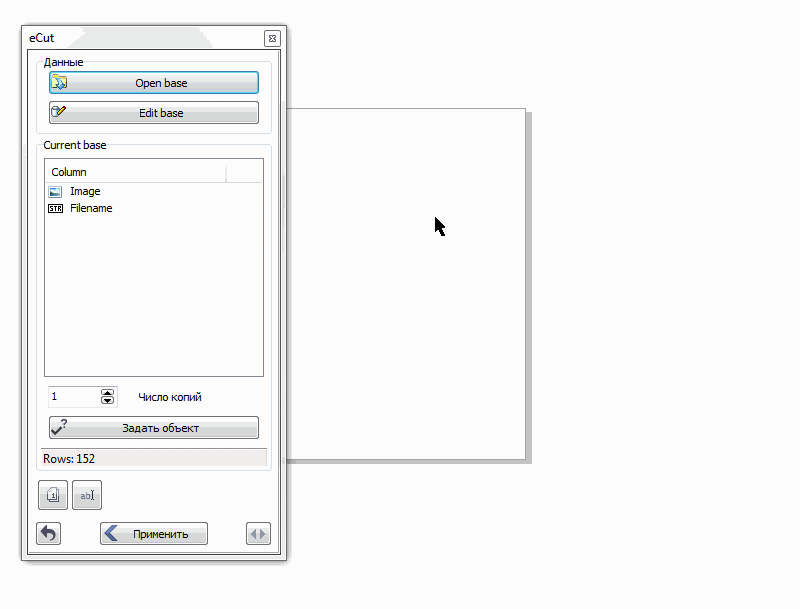

Как это работает

Youtube
