DXF экспорт

Функция экспорта в DXF формат с использованием дуг и полилиний.

Общие сведения

Great and very powerful function for exporting shapes to DXF format - it creates very smooth arcs and polylines.
New and quite powerful function. Allows you to export the objects using a different set of commands, such as a standard set of DXF (R11, R12) and classic HPGL (adding arcs - AR).

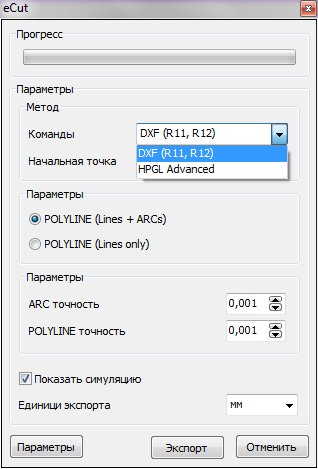

Несколько слов о настройках функции:
Команды - набор команд в которых следует экспортировать объекты (DXF или HPGL).
Начальная точка - позволяет смещать начальную точку координат в экспортированном файле относительно левого нижнего угла выделенных объектов.
Lines+ARCs / Lines only - возможность экспорта как с использование дуг, так и просто кусочно-ломаной полилинией.
ARC точность - точность при аппроксимации дугами.
POLYLINE точность - точность при аппроксимации полилинией.
Показать симулючцию - возможность просмотра результата - служит для контроля операций.
Единицы экспорта - единицы измерения при экспорта - поддерживаются миллиметры и дюймы.

По этой ссылке вы можете скачать пример работы данной функции (в архиве оригинал (AI) и два примера экспорта в разных форматах, точность задана 0.1мм).
