Боковой разворот

С помощью данной функции можно быстро создать боковой разворот буквы - идеальна для проектирования объемных букв с использованием профиля ALS или подобных.

Общие сведения

Используйте функцию для создания бокового разворота объекта.
Основное применение - это создание шаблона для профилей типа ALS и подобных.
Вы заранее сможете подготовить боковую грань любого символа!
Программа создаст разворот, подпишет контрольные точки, а так же пометит в каком направлении нужно загибать профиль в контрольных точках!
Так же есть возможность учесть толщину используемого материала.

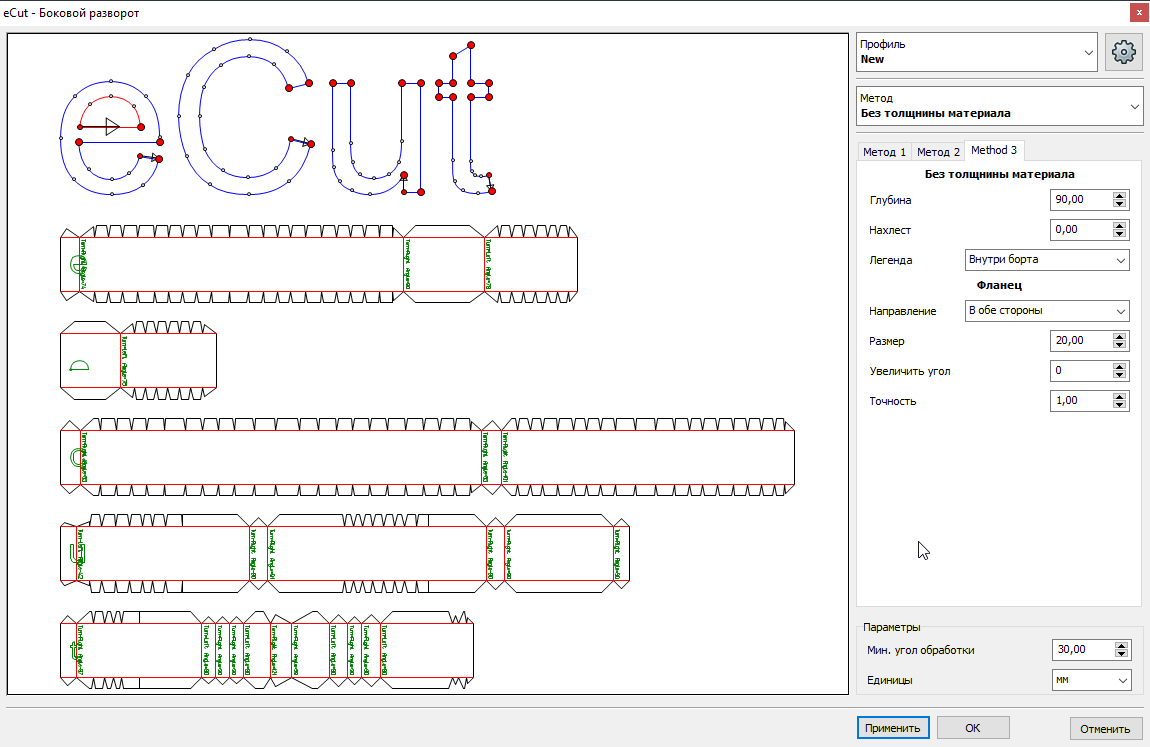

Боковой разворот без учета толщины материала

Вы можете создавать боковой разворот без учета толщины материала. Эта функция подходит для боковых разворотов ALS подобных систем и алюминиевых бортов.
Есть возможность создавать легенду как внутри борта, так и за его пределами.
В дополнение к борту можно создавать фланцы для сборки.

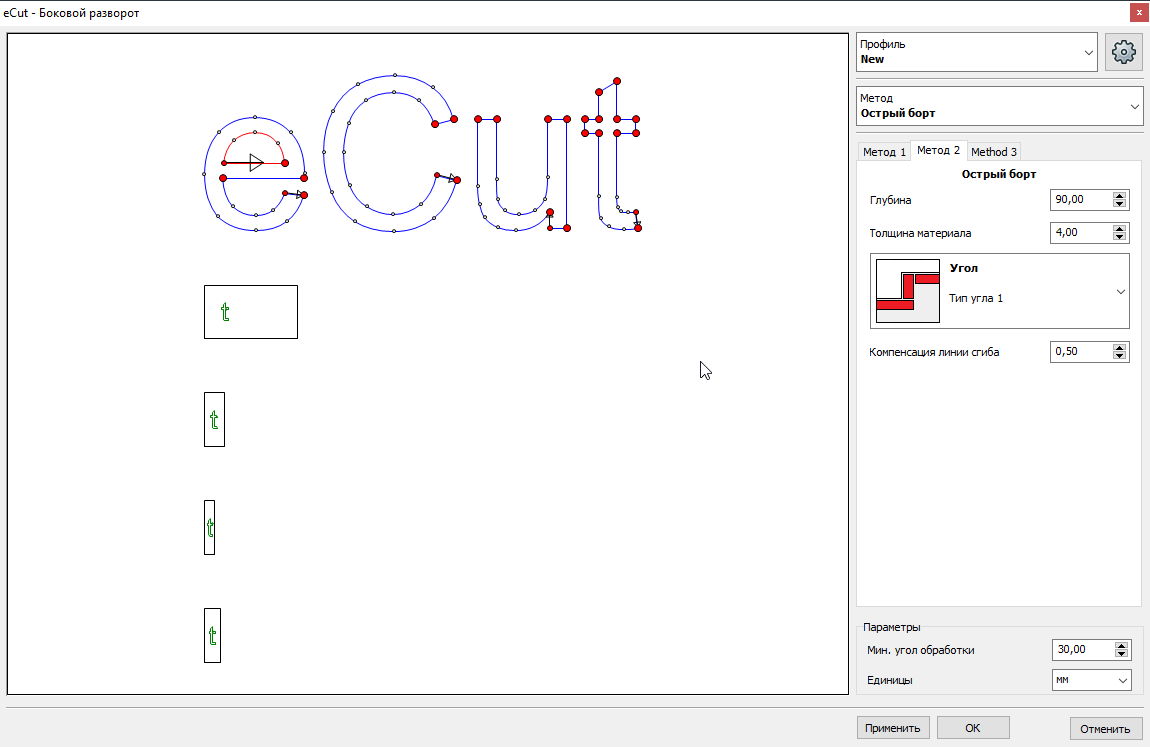

Боковой разворот с учетом толщины материала

Вы можете создавать боковой разворот с учетом толщины материала.
Данный метод применим для ПВХ (и подобных) материалов.

Боковой с выборкой на углах.

Данная функция это очередной шаг на пути к облегчению жизни рекламщиков. Метод основан на создании пропилов в бортах объемных букв в местах сгиба бортов. Далее эти места прогреваются феном и загибаются под нужным углом и объемная буква собирается используя единый борт по всей длине (за исключением ограничений на длину борта из-за используемого материала)

Общие сведения

Из вышесказанного следует несколько очевидных выводов:

Объекты, которые будут обрабатываться должны иметь углы (острые, тупые) - иначе теряется смысл и плагин выдаст простой борт без пропилов.
Исходя из физической реализуемости, объект не должен быть очень сложным. Не должно быть срезанных углов, мелких зазубрин, срезов и тд.
Так как при сгибании материала загиб будет иметь некоторый радиус, то необходимо дополнительно подготовить лицевые части и задники, об этом чуть ниже.

Подготовка лица буквы

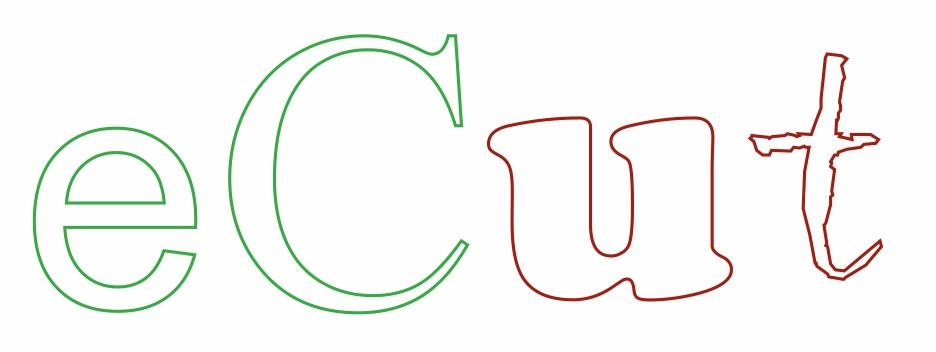

Для правильной работы буквы, лицо объекта должно иметь разумное количество углов, где плагин сможет сделать пропилы.

При подготовке лиц необходимо исключать случаи со срезанными углами, зазубринами и прочими неудобными местами. Поэтому, крайне желательно, и даже обязательно, подготовить объекты к обработке.

ВАЖНО!!!

Если такие места в ваших объектах присутствуют, то избавиться от них в большинстве случаев достаточно легко:

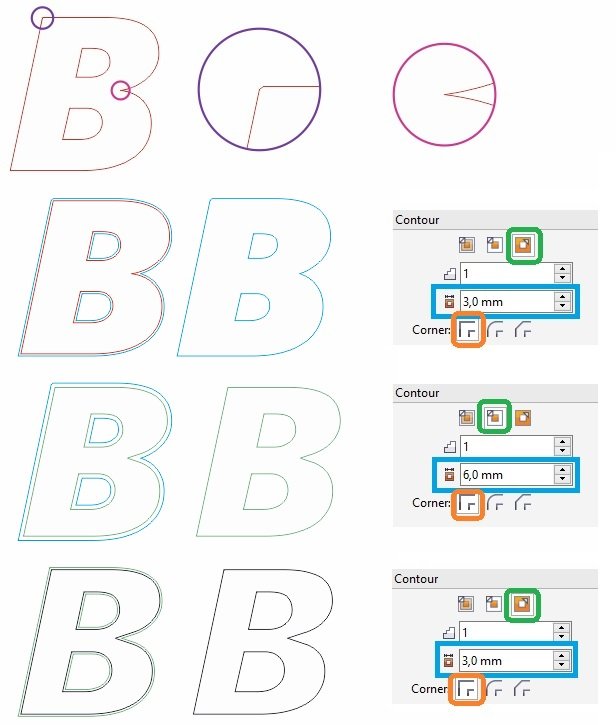

Выделите ваш объект (красный на картинке) и создайте контур наружу глубиной чуть больше радиуса загиба который вы будете использовать в плагине (в примере 3мм).
Выделите созданный контур (голубой на картинке) и создайте ему контур внутрь на двойную величину (в примере 6мм).
Выделите созданный контур (зеленый на картинке) и создайте ему контур наружу на величину радиуса загиба (в примере 3мм).
Проверьте красный и черный контура - они должны совпадать везде, кроме проблемных точек, эти точки вытянутся.
При дальнейшей обработке лица эти вытянутые углы будут скруглены.

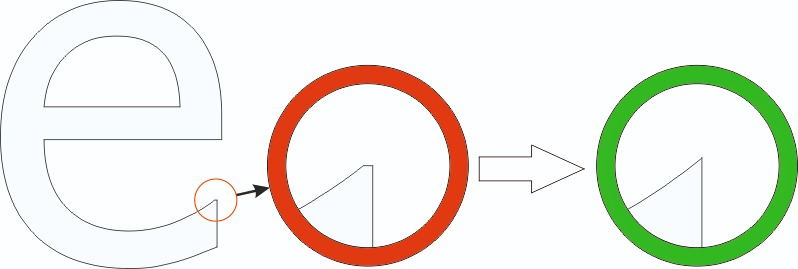

После подготовки лицевых частей буквы, скопируйте их и скруглите радиусом, который вы будете использовать в плагине в качестве радиуса загиба материала. Оригинал лица еще понадобится для создания борта.
Помните, радиус скругления должен быть больше толщины материала - иначе ничего не получится!

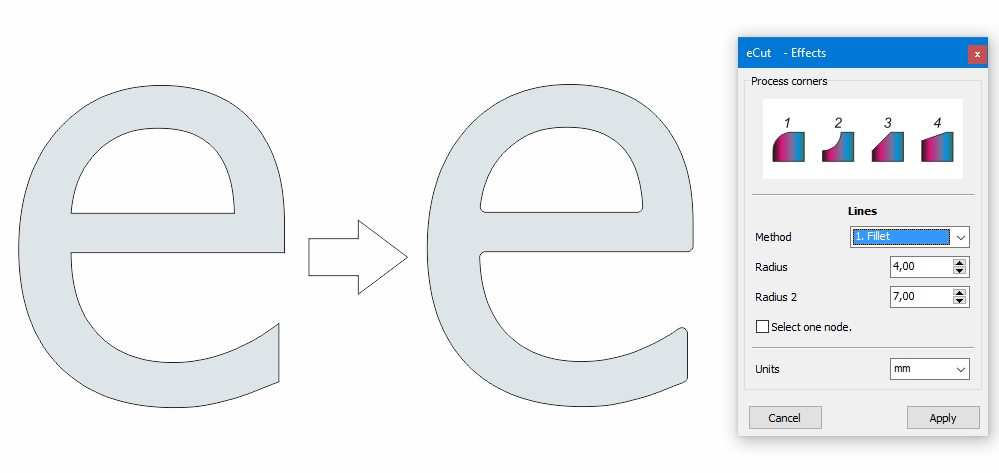

Скруглить объекты можно встроенным в eCut обработчиком углов из панели эффектов

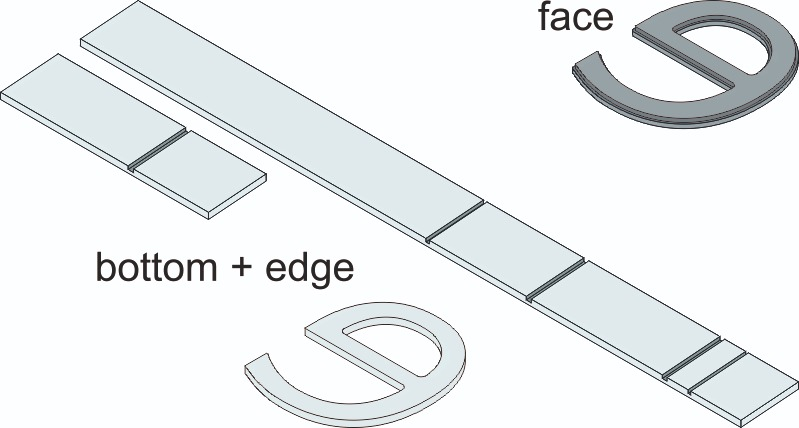

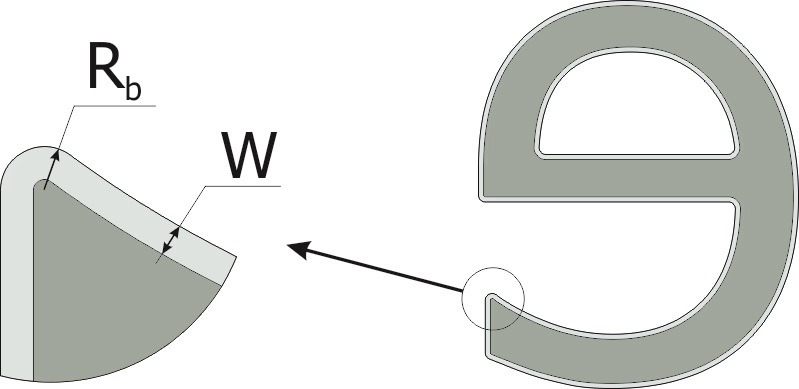

После скругления лица, необходимо создать канавку которая упростит сборку букв.
ОТЗЕРКАЛЬТЕ ОБЪЕКТ, так как канавка должна быть создана на обратной стороне лица.
Создайте контур внутрь глубиной в толщину материала. Рекомендую к глубине контура добавить 0,1мм - чтобы учесть неидеальную толщину боковин.
Полученный контур можно так же использовать как задник для буквы.

Подготовка бортов

После подготовки лица, можно перейти непосредственно к подготовке бортов - это самая простая и быстрая фаза.

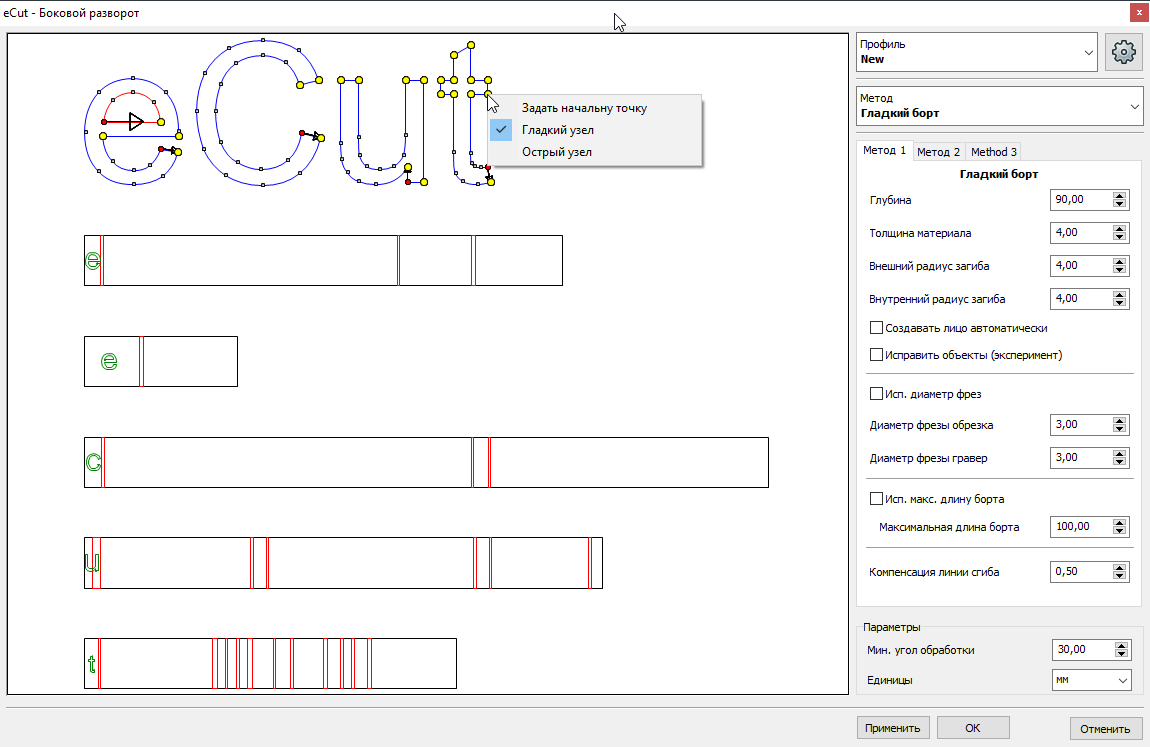

Выделите оригинальный объект (не скругленный) и запустите функцию подготовки бортов.

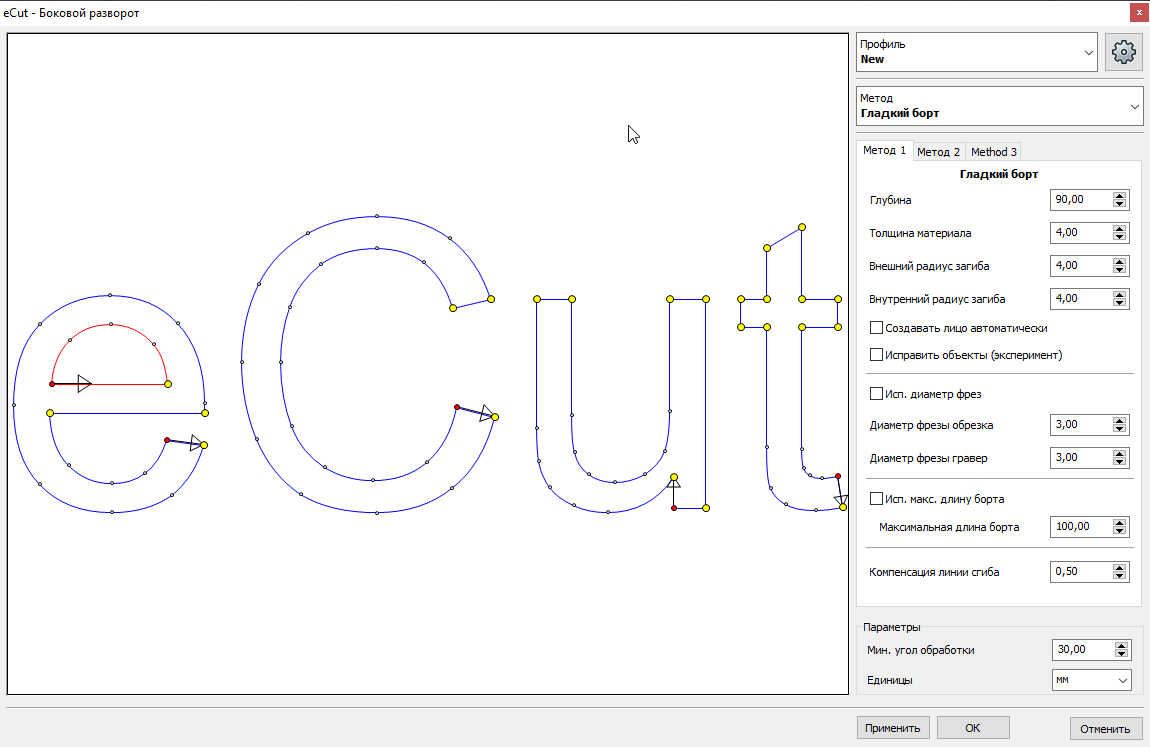

В плагине есть несколько параметров:

Глубина	глубина объемной буквы без учета лица, именно глубина борта
Толщина материала	толщина материала борта
Радиус загиба на углах	радиус по которому в углах будет гнуться борт (Rb)
Автоматически создавать лицо	активируйте, чтобы плагин автоматически создал лицо для буквы, но обязательно проверяйте результат, так как при создании лица используются встроенные в корел функции которые изредка подглючивают - поэтому лицо будет создано поверх оригинальных объектов чтобы было удобнее проверять. Начальная точка не скругляется.
Использовать диаметр фрез	если активировать, то плагин сразу создаст пути для боковин с учетом диаметра фрез. В этом случае фрезеровать надо плоттингом - то есть по линии! (отступы от контуров плагин уже учел). Лицо плагин всегда генерирует БЕЗ учета диаметра фрез
Использовать максимальную длину бортов	если буквы большие, то необходимо задать максимальную длину борта исходя из размера материала и плагин самостоятельно разрежет борта на куски не больше указанной длины
Компенсация линии сгиба	для ПВХ всегда 0,5 - но если материал нестандартный, то можно изменить методом подбора
Минимальный угол обработки	угол поворота борта в точке в котором будет создаваться пропил

Вы так же можете в предосмотре выделить нужный узел и сделать его стартовым, а двойной клик создаст узел в нужном для вас месте

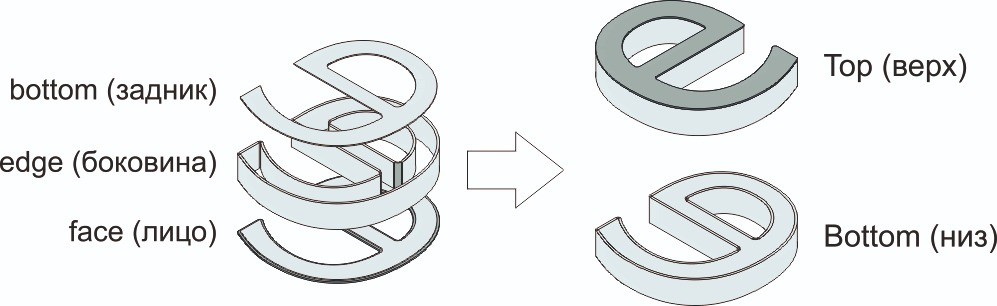

Сборка букв

Теперь все готово и можно фрезеровать и резать борта и буквы

Ну и в итоге собирать.

Экспериментальные опции

Вы можете активировать в плагине исправление кривых - в этом случае плагин во всех углах нарисует розовый круг радиусом равным радиусу скругления в данной точке. Тем самым нет необходимости исправлять объекты как показано выше. Но лучше это проделывать через контура в самом кореле.

На этом, пожалуй, все. Если есть вопросы - можете задать их разработчику.
