Соединить открытые пути

Функция позволяющая соединить открытые пути в единой кривой - идеальный инструмент обработки импортированных из CAD приложений кривых.

Общие сведения

Основной задачей этой функции является исправление ошибки импортирования объектов из CAD программ.
Функция соединяет открытые пути у которых конец одной кривой совпадает с концом другой. Так же функция удаляет нулевые кривые, которые часто присутствуют в CAD файлах.
Перед работой функции необходимо скомбинировать пути которые хотите обработать, так как функция работает только внутри кривых, соседние кривые внутри групп функция не трогает.

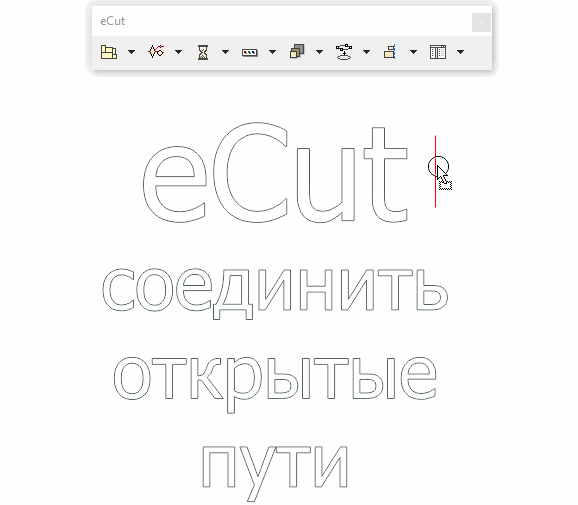

Как это работает
